Ein kurze Übersicht der bisher eingesetzten Hardware bei DL0CRE:
Beim WB-Trandsponder RX und NB-Transponder TRX Test am 08.03.2019 wurde folgende Hardware eingesetzt:
| Sende/Empfangszweig [RX/TX] | Bezeichner | Hardware | Vorhanden bei |
|---|---|---|---|
| RX | LNB | Octagon Quad LNB mit ext. Referenzeinspeisung | df2et, dg3yjb |
| RX | Spiegel | 90cm Offsetspiegel | dg3yjb |
| RX | Kabel | Schwaiger KOX 720 7mm 90dB Koaxkabel | dg3yjb |
| RX | SDR | AirSpy R2 | df2et |
| RX | DATV RX | MiniTiouner USB receiver | df2et |
| RX | Software | gqrx | df2et, dg3yjb, dl5apr |
| RX | Software | MiniTiouner version 0.8 | df2et, dg3yjb |
| RX | GPSDO | Leo Bodnar Precision Frequency Reference (GPS Clock) | df2et, dg3yjb, dl5apr |
| RX | Sat-Receiver | Dreambox DM8000 | df2et |
| TX | Patch | Duoband-Feed für Es’hail-2/P4-A von DJ7GP | df2et |
| TX | Spiegel | 60cm Offsetspiegel | dl5apr |
| TX | Kabel | Koaxkabel | dl5apr |
| TX | Upconverter | Kuhne MKU UP 2424 A, Oscar Phase 4 Up-Converter | df2et |
| TX | TRX | Icom IC 706 | df2et |
MiniTiouner

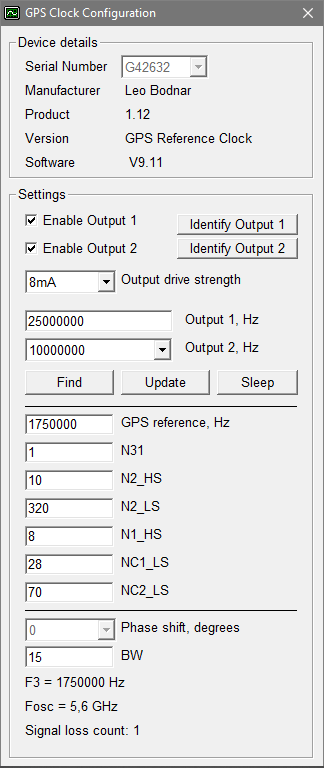

Im ersten Test wurde als DVB-S2 RX der MiniTiouner USB receiver eingesetzt, dazu wurde der LNB mit ext. 25MHz Referenz vom GPSDO versorgt. Da im LNB die Frequenz mit 390 multipliziert wird macht das eine LO-Frequenz von 9750MHz. Am zweiten Port des GPSDO war mit 10 MHz Referenz konfiguriert, hier war der Airspy R2 angeschlossen. Die Konfiguration für den GPSDO sieht wie folgt aus:
Dreambox DM8000
Beim späteren Test mit der Dreambox als DVB-S2 Receiver, war es notwendig die LO-Frequenz des LNBs zu verändern, damit die Frequenz des Wideband-Transponders von der Dreambox empfangen werden kann. Dazu haben wir die Referenzfrequenz des GPSDO auf 24,3MHz geändert, so dass sich eine LO-Frequenz von 9477MHz ergibt.

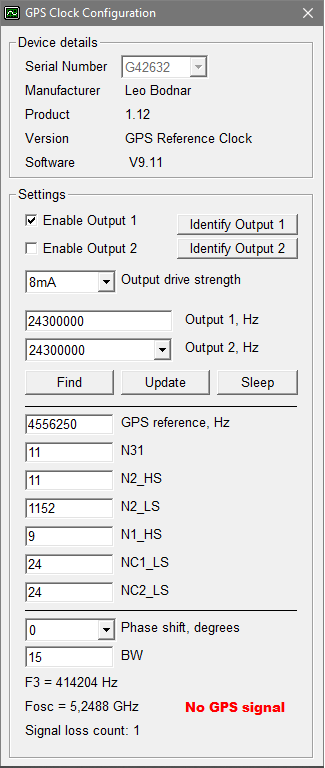

Die Konfiguration für den GPSDO sieht dann wie folgt aus:
Die Berechnung der „geshifteten“ QRG der DATV Bake ergibt sich wie folgt:
IF der QRG der DATV Bake:
QRG: 10.492.500 kHz -LO: 9.477.000 kHz =IF: 1.015.500 kHz
Einzustellende Transponder QRG, damit der SAT RX die IF von 1.015MHz einstellt (der SAT RX rechnet mit einer LO im LNB von 9.750MHz):
LO: 9.750.000 kHz + IF: 1.015.500 kHz QRG: 10.765.500 kHz
D.h. am SAT RX ist die Frequenz 10.765MHz einzustellen, damit in Kombination mit dem modifizierten LNB die QRG der DATV Bake empfangen wird.
Mit der Software MiniTiouner version 0.8 kann man auch den angezeigten Videostream aufzeichnen, ein Beispiel für die empfangene Bake von QO-100: QO-100 DVB-S2 Bake vom 08.03.2019
